空气流量喷嘴
一、概述
充满管道的流体流经管道内的节流装置，流束将在节流件处形成局部收缩，从而使流速增加，静压降低，于是在节流件前后产生了静压差。流体的流速越大，在节流件前后产生的静压差也越大，所以可通过测量静压差来衡量流体流过节流装置时的流量大小，这种测量方法是以能量守恒定律和流动连续性方程为基础的。
空气流量喷嘴是一种应用广泛的，用于测量空气流量的压差装置。用空气流量喷嘴可方便准确地测量流经管道的空气流量。
辐陆建业公司生产的空气流量喷嘴采用国家标准GB/T 2624.3《喷嘴和文丘里喷嘴》制造，等同采用国际标准ISO 5167-3《喷嘴和文丘里喷嘴》(英文版)。并符合GB/T 1236、GB/T 14294、GB/T 19232，等相关国家标准。本标准也符合美国供热制冷和空调工程师协会和美国空气运动和控制协会标准。
喷嘴的结构型式为上述标准中规定的长径低比值喷嘴(0.20≤d/D≤0.50，d—喷嘴喉部直径;D—上游管道内径。)
二、流量测量范围和安装尺寸

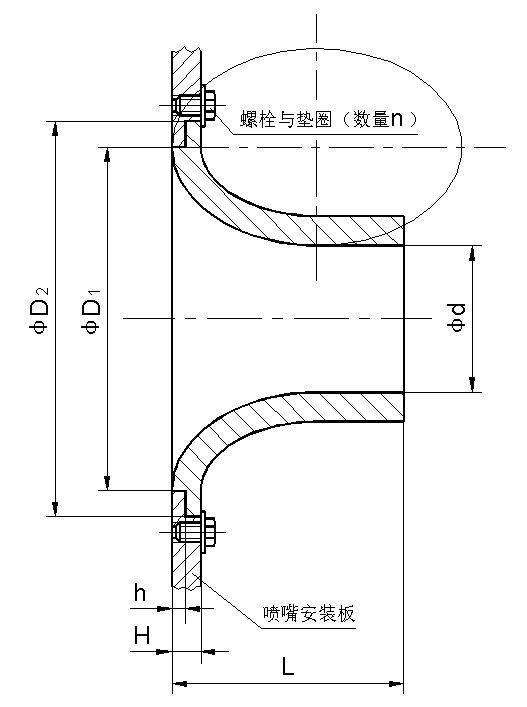

流量测量范围、安装尺寸表
规格 | 喉部直径d （mm） | 流量测量范围 （m3/h） | D1 （mm） | D2 （mm） | H （mm） | h （mm） | L （mm） |
D3 | 3 | 0.38—0.89 | 7 | 11 | 4 | 1.5 | 8 |
D4 | 4 | 0.68—1.58 | 9.5 | 13 | 4 | 1.5 | 8 |
D5 | 5 | 1.1—2.5 | 12 | 16 | 4 | 1.5 | 8 |
D6 | 6 | 1.5—3.6 | 14 | 18 | 4 | 1.5 | 9.6 |
D7 | 7 | 2.0—4.7 | 17 | 21 | 4 | 1.5 | 11.2 |
D8 | 8 | 2.7—6.3 | 19 | 23 | 4 | 1.5 | 12.8 |
D9 | 9 | 3.4—8.0 | 21 | 25 | 4 | 1.5 | 14.4 |
D10 | 10 | 4.2—9.9 | 24 | 28 | 4 | 1.5 | 16 |
D15 | 15 | 9.5—22 | 35 | 43 | 10 | 3 | 24 |
D20 | 20 | 17—40 | 47 | 55 | 10 | 3 | 32 |
D25 | 25 | 27—62 | 59 | 67 | 10 | 3 | 40 |
D30 | 30 | 38—89 | 70 | 78 | 10 | 3 | 48 |
D40 | 40 | 68—158 | 94 | 104 | 10 | 3 | 64 |
D50 | 50 | 106—247 | 117 | 127 | 10 | 3 | 80 |
D70 | 70 | 208—485 | 164 | 180 | 10 | 3 | 112 |
D80 | 80 | 271—633 | 187 | 207 | 15 | 7 | 128 |
D100 | 100 | 424—990 | 234 | 254 | 15 | 7 | 160 |
D110 | 110 | 513—1197 | 257 | 277 | 15 | 7 | 176 |
D150 | 150 | 954—2227 | 350 | 370 | 15 | 7 | 240 |
D189 | 189 | 1515—3535 | 441 | 461 | 15 | 7 | 302.4 |
D225 | 225 | 2147-5010 | 525 | 545 | 15 | 7 | 360 |
D250 | 250 | 2651-6185 | 584 | 604 | 15 | 7 | 400 |
D300 | 300 | 3815-8904 | 700 | 720 | 15 | 7 | 480 |
D350 | 350 | 5193-12119 | 817 | 837 | 25 | 10 | 560 |
D400 | 400 | 6783-15829 | 934 | 954 | 25 | 10 | 640 |
D450 | 450 | 8585-20034 | 1050 | 1070 | 30 | 10 | 720 |
D500 | 500 | 10599-24733 | 1167 | 1187 | 30 | 10 | 800 |
三、流量计算方法
通过单个喷嘴的空气流量按下式计算： 式中：Q—通过喷嘴的空气流量(m3/h);
C—喷嘴流量系数，见下表(根据雷诺数查出流量系数);
A—喷嘴喉部面积(m2);
ΔP—喷嘴前后的静压差(Pa);
ρ—喷嘴喉部的空气密度(kg/m3)。
流量系数表
Re | 14720 | 15491 | 16314 | 17195 | 18137 | 19148 | 20234 | 21402 |
C | 0.95 | 0.951 | 0.952 | 0.953 | 0.954 | 0.955 | 0.956 | 0.957 |
Re | 22661 | 24021 | 25492 | 27086 | 28817 | 30701 | 32758 | 35006 |
C | 0.958 | 0.959 | 0.960 | 0.961 | 0.962 | 0.963 | 0.964 | 0.965 |
Re | 37472 | 40184 | 43174 | 46482 | 50153 | 54242 | 58815 | 63948 |
C | 0.966 | 0.967 | 0.968 | 0.969 | 0.970 | 0.971 | 0.972 | 0.973 |
Re | 69736 | 76295 | 83765 | 92320 | 102180 | 113620 | 126992 | 142743 |
C | 0.974 | 0.975 | 0.976 | 0.977 | 0.978 | 0.979 | 0.980 | 0.981 |
Re | 161500 | 184032 | 211428 | 245182 | 287409 | 341172 | 411057 | 504164 |
C | 0.982 | 0.983 | 0.984 | 0.985 | 0.986 | 0.987 | 0.988 | 0.989 |
Re | 631966 | 813986 | 1085643 | 1516727 | 2260760 | 3712194 | ||
C | 0.990 | 0.991 | 0.992 | 0.993 | 0.994 | 0.995 |
上表中喷嘴喉部雷诺数Re按下式计算：
— 喷嘴喉部空气流动速度(m/s);
— 喷嘴喉部直径(mm);
— 空气运动粘滞系数(m2/s) (见有关教科书和设计手册中的空气物理参数表)。
四、多喷嘴测量流量
采用多个喷嘴测量空气流量时，可将多个喷嘴安装在流量测量装置的喷嘴安装板上，喷嘴安装板前后有静压测孔，各个静压测孔用连接管连通成静压环，在喷嘴上游和下游加装均流装置(整流孔板)。
通过流量测量装置的流量等于各个喷嘴所测流量之和：Q=∑Qi

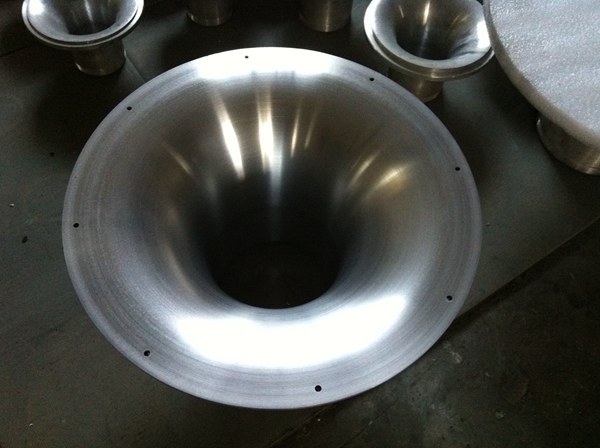

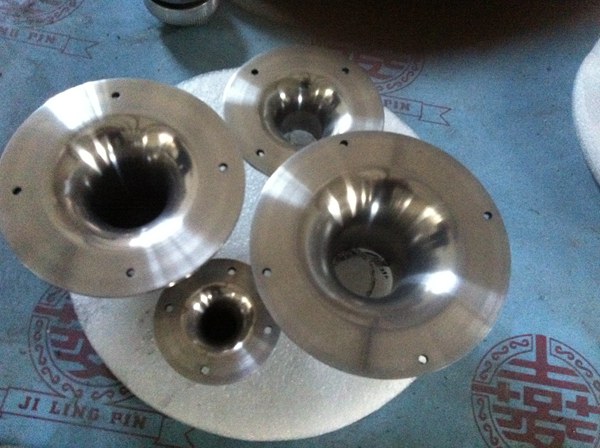

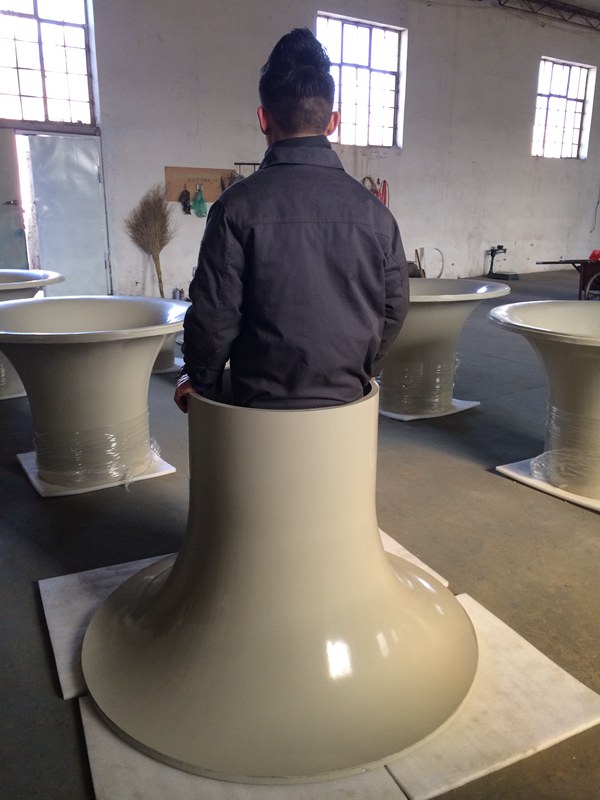

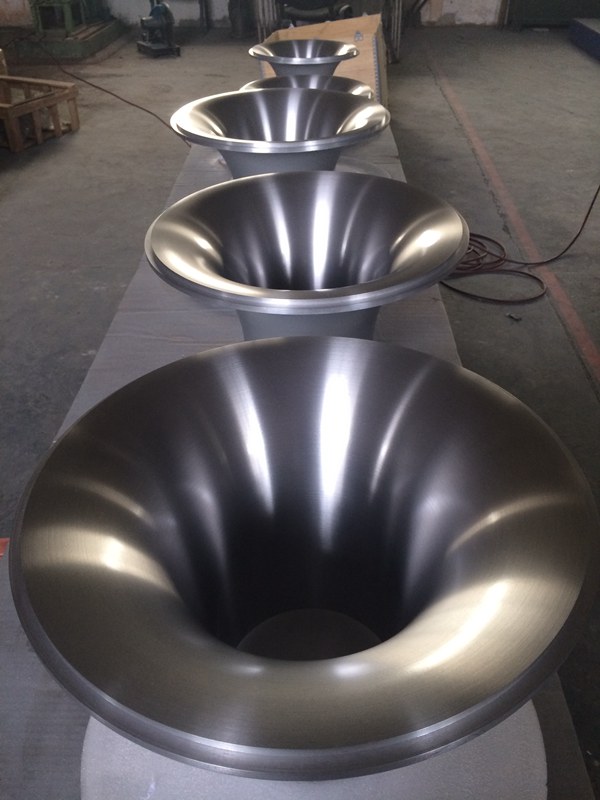

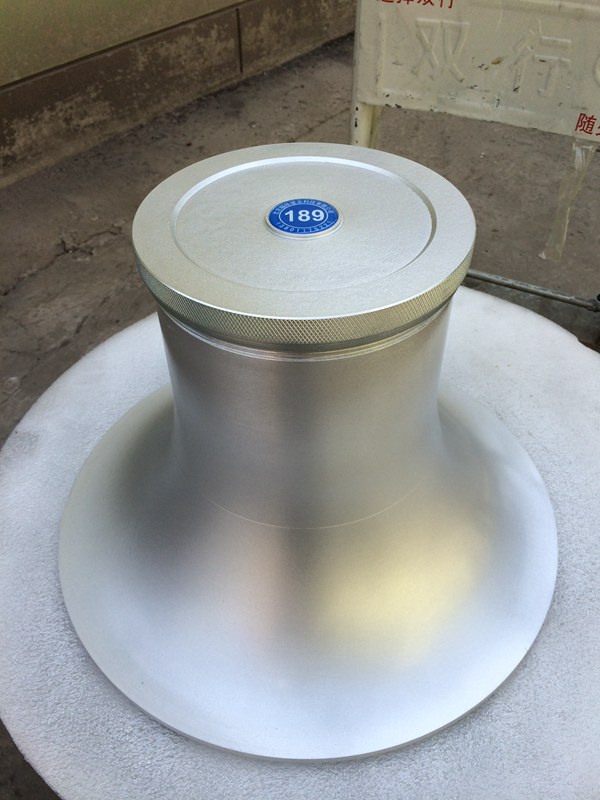

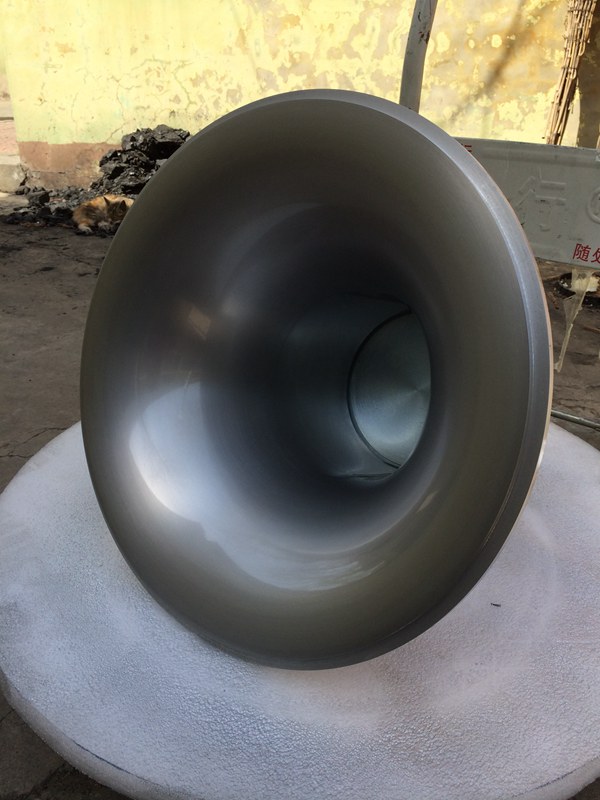

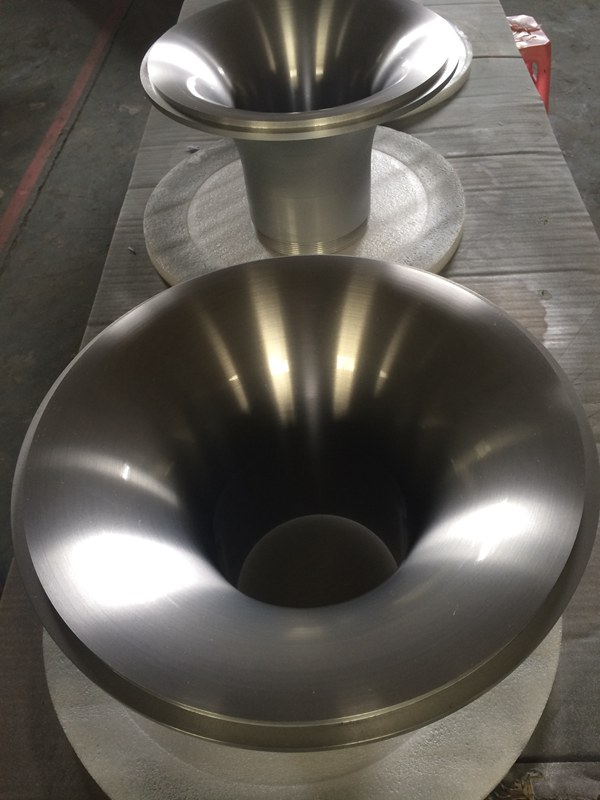

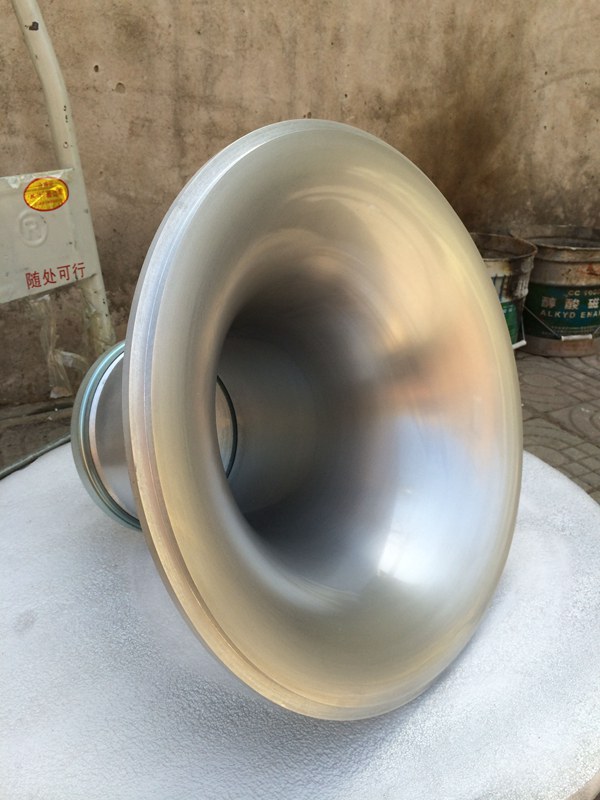

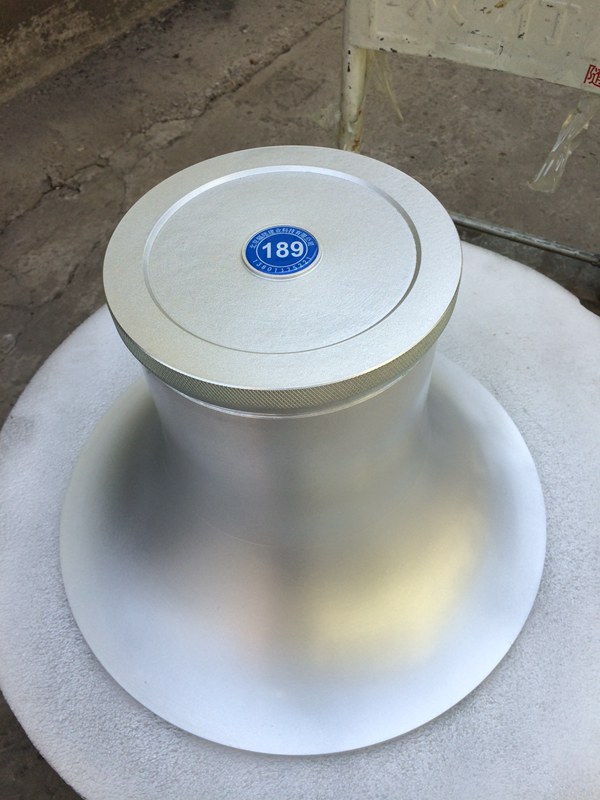

五、图片展示
